Силовой трансформатор
Наша цель — стать вашим настоящим партнером в области силовых трансформаторов в Китае. Gnee Steel Group стремится стать самой конкурентоспособной в мире группой цепочек поставок, удовлетворяющей различные потребности разных клиентов. У нас есть квалифицированная команда инженеров, которая занимается совершенствованием каждого этапа, от разработки продукта и улучшения процессов до контроля за производством, гарантируя, что каждый поставляемый продукт соответствует строгим стандартам качества и производительности. Цена конкурентоспособна, а качество продукта-гарантировано, что является хорошим выбором для долгосрочного-сотрудничества.
Наши услуги:
На этапе пред-продаж наша команда экспертов порекомендует наиболее подходящие продукты в соответствии с потребностями клиентов и предоставит подробные технические консультации. В период продаж мы обеспечиваем своевременную доставку и предоставляем рекомендации по установке. После-продажи мы предоставляем долгосрочную-техническую поддержку, гарантийное обслуживание и запасные части, чтобы помочь клиентам максимально эффективно использовать продукты и получать надежное обслуживание во время их использования.
Наша сертификация:
Наша компания получила сертификат SGS. Мы также прошли сертификацию системы экологического менеджмента ISO9001 и ISO14001.
Наши возможности:
Мы установили долгосрочные-отношения сотрудничества с десятками заводов, чтобы обеспечить производство нашей продукции, а наш годовой объем экспорта превышает 80 000 тонн.
Контроль качества:
Вся наша продукция изготовлена из материалов высочайшего качества и в любое время подлежит заводскому контролю, досмотру груза.
Преимущества силового трансформатора
Энергоэффективность:
Трансформаторы разработаны с учетом энергоэффективности, что помогает снизить потери мощности и сэкономить энергию.
01
Повышенное качество электроэнергии:
Трансформаторы помогают улучшить качество электроэнергии, обеспечивая питание на безопасном и стабильном уровне напряжения.
02
Повышенная безопасность:
Трансформаторы обеспечивают электрическую изоляцию между источниками питания и силовыми нагрузками, что помогает повысить безопасность.
03
Повышенная мощность:
Трансформаторы могут увеличить мощность энергосистем, что помогает питать больше нагрузок.
04
Экономия средств:
Трансформаторы – это экономичные-решения в области электропитания, которые помогают снизить затраты на электроэнергию в системах распределения электроэнергии.
05
Спецификация силового трансформатора
|

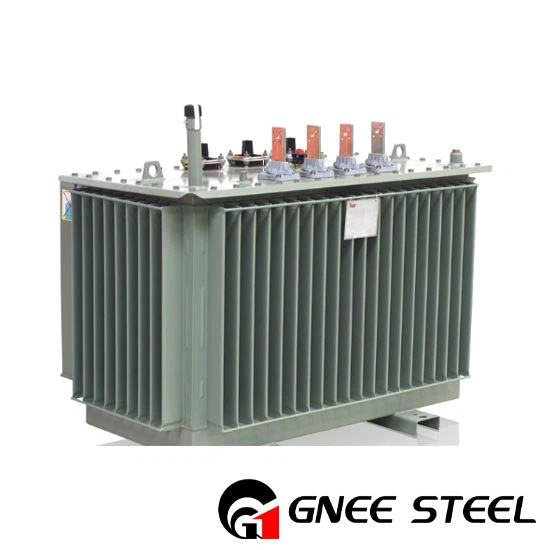

Силовой трансформатор РПН класса 132 кВ, трех-фазный, двухобмоточный |
|||||
|
Номинальная мощность |
Высокое напряжение |
Низкое напряжение |
Нет-потери нагрузки (кВт) |
Потери при-нагрузке (кВт) |
Нет тока нагрузки (%) |
|
10 МВА |
132 кВ |
6,3 кВ |
11.8 |
51.2 |
0.82 |
|
12 МВА |
13.7 |
59.5 |
0.82 |
||
|
15МВА |
16.3 |
73.1 |
0.76 |
||
|
20МВА |
19.5 |
88.4 |
0.76 |
||
|
25МВА |
22.7 |
105 |
0.69 |
||
|
30МВА |
27.4 |
126 |
0.69 |
||
|
37,5 МВА |
32.9 |
148 |
0.63 |
||
|
50МВА |
38.9 |
184 |
0.63 |
||
|
60МВА |
46.4 |
221 |
0.57 |
||
Компоненты силовых трансформаторов
Основные компоненты:Сердечник трансформатора поддерживает обмотки и обеспечивает путь магнитного потока с низким сопротивлением. Он изготовлен путем укладки и ламинирования тонких стальных листов, которые изолированы друг от друга покрытием.
Обмотки силовых трансформаторов:Обмотки трансформатора состоят из медных или алюминиевых катушек с определенным количеством витков.
Изоляционные материалы:Изоляционные материалы необходимы для изоляции обмоток от сердечника, между первичной и вторичной обмотками, а также между каждым витком обмоток. Эти материалы защищают трансформатор от возможных повреждений.
Переключатель ответвлений:Переключатели ответвлений — это устройства, используемые для регулирования выходного напряжения трансформатора путем регулирования количества витков в одной обмотке.
Вводы в трансформаторах:Вводы — это изолирующие элементы, облегчающие соединение токоведущих проводников электрической сети с концами обмоток трансформатора.
Трансформаторный бак:Бак трансформатора (или основной бак) содержит и защищает сердечник, обмотки и другие компоненты от внешней среды.
Компонент консерватора:Расширитель представляет собой резервуар, расположенный над основным баком и втулками и служащий резервуаром для трансформаторного масла. Он подает масло в основной бак внутри трансформатора по трубопроводу.
Компонент сапуна:Сапун обеспечивает подачу-свободного от влаги воздуха в расширительный бак, пропуская воздух через слой силикагеля внутри цилиндрического контейнера.
Система охлаждения:Система охлаждения является важным компонентом трансформаторов независимо от типа используемого изоляционного материала. Потери мощности в трансформаторах выделяют тепло, что повышает температуру обмоток и сердечника.
Взрывоотвод:Взрывоотвод представляет собой металлическую трубу с диафрагмой на открытом конце, расположенную прямо над расширительным баком.
Реле Бухгольца:Реле Бухгольца устанавливается на трубопроводе, соединяющем расширитель и основной бак трансформатора.
Типы силовых трансформаторов
Трансформаторы типа Берри:Трансформер типа ягоды-по форме напоминает звездочку или спицы колеса. Эти трансформаторы часто имеют более двух независимых магнитных цепей.
Трансформаторы с сердечником-типа:Трансформатор с сердечником-состоит из отдельных первичных и вторичных цепей, имеющих общий сердечник. В трансформаторе этого типа первичная и вторичная обмотки трансформатора окружают сердечник.
Трансформаторы кожухного-типа:В трансформаторе корпусного-типа, в отличие от трансформаторов с сердечником или ягодным-типом, сердечник окружает первичную и вторичную обмотки.
Изолирующие трансформаторы:Изолирующий трансформатор — это силовой трансформатор, который используется для соединения двух цепей вместе, электрически изолируя их друг от друга.
Распределительные трансформаторы:Распределительный трансформатор — это трансформатор, который обеспечивает последнее преобразование напряжения при доставке электроэнергии конечным потребителям.
Понижающий-трансформатор:Понижающие-силовые трансформаторы предназначены для снижения напряжения и мощности входного источника питания.
Повышающие-трансформаторы:Повышающий-трансформатор предназначен для увеличения мощности и напряжения источника питания.
Автотрансформаторы:Автотрансформатор – силовой трансформатор, имеющий всего одну обмотку. Этот силовой трансформатор работает, изменяя напряжение источника питания в соответствии с нагрузкой.
Однофазные-трансформаторы:Однофазный трансформатор-имеет только один силовой вход и два силовых выхода.
Применение силового трансформатора
Производство электроэнергии:
Силовые трансформаторы используются для повышения напряжения, вырабатываемого электростанциями, для передачи на подстанции.
Передача мощности:
Силовые трансформаторы используются для повышения или понижения напряжения в различных точках сети передачи для эффективной подачи электроэнергии.
Распределение мощности:
Силовые трансформаторы используются для понижения напряжения для распределения бытовым или коммерческим потребителям. Он работает при переменных нагрузках в зависимости от потребности и имеет хорошее регулирование напряжения.
Производство электроэнергии:
Силовые трансформаторы используются для повышения напряжения электроэнергии, вырабатываемой электростанциями, перед ее отправкой в сеть. Это снижает ток и потери в линии во время передачи.
Передача мощности:
Силовые трансформаторы используются для повышения или понижения напряжения в различных точках сети передачи для эффективной подачи электроэнергии. Они также обеспечивают гальваническую развязку и согласование импедансов между различными цепями.
Распределение мощности:
Силовые трансформаторы используются для понижения напряжения для его распределения различным потребителям. Они также обеспечивают несколько уровней напряжения для различных приложений, таких как освещение, отопление, охлаждение, связь и т. д.
Освещение:
Силовые трансформаторы используются для обеспечения низкого напряжения и больших токов для систем освещения, таких как люминесцентные лампы, неоновые вывески и т. д.
Производственный процесс силового трансформатора
Процесс изготовления сердечника трансформатора:
В процессе производства сердечника трансформатора используется такое сырье, как кремниевая сталь, холоднокатаная-с ориентированным зерном или криголизированная сталь.
Процесс изготовления бака-трансформатора:
Некоторые производители трансформаторов, такие как Daelim, используют во всех своих резервуарах для хранения только высококачественную-сталь. То есть пройти строгие проверки, требуемые как международными стандартами, так и клиентом.
индивидуальное обслуживание
После завершения процесса сборки трансформатора с сердечником производители могут соединить сердечник и катушку вместе. Затем сборку ядра можно установить вертикально, поставив подножку на пол, как только производители снимут верхнюю траверсу.
Процесс изготовления покраски и отделки трансформатора:
Испытание трансформатора. На этом последнем этапе процесса производства силового трансформатора производители герметизируют бак трансформатора.
Упаковка и доставка силового трансформатора
|
Упаковка |
Стандартная экспортная упаковка (внутри: водонепроницаемая бумага, снаружи: сталь, покрытая полосами и поддонами) |
|
Перевозки |
Отправка автомобильным, морским, железнодорожным транспортом |
Другое обслуживание силового трансформатора
|
Срок поставки |
от 7 до 15 рабочих дней |
|
Условия оплаты |
30% TT для депозита, 70% баланса перед отправкой или аккредитива по предъявлении |
|
Возможность поставки |
10000 тонн/в месяц |
