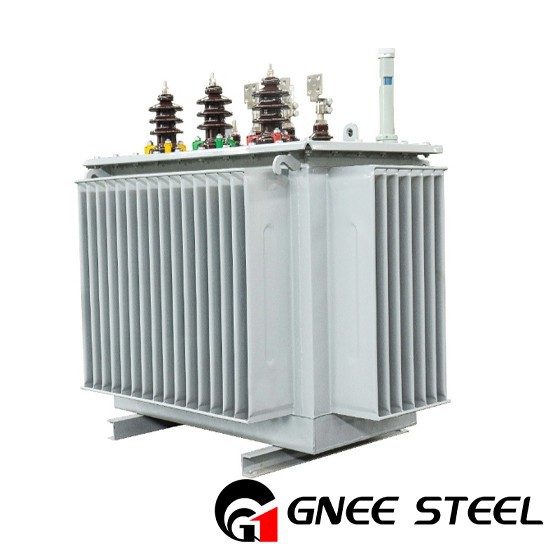

Нефть погруженного электроэнергетического трансформатора
Фаза: три
Ядро: трансформатор ядра
Метод охлаждения: трансформатор типа с нефтью
Тип обмотки: трансформатор с двумя прикладами
Сертификация: ISO9001-2000, ISO9001, CCC
Хотите узнать больше о наших продуктах? Пожалуйста, свяжитесь с нами по электронной почте или телефону.
Gene Steel Main Power Transformer
Серия S11/S13нефть погруженных в силовые трансформаторыИспользуйте изоляционное масло в качестве охлаждения и изоляционной среды. Ядро изготовлено из высококачественной стали холодной свертываемой силкона, масляный резервуар принимает гофрированное масляное бак без нефтяного консерватора. Процесс инъекции нефтяного масла применяется для эффективного предотвращения кислорода и воды в проникновение в трансформационные нефтяные продукты в снижении изолированного масла.
однофазный трансформатор мощности
Спецификация трансформатора высокой мощности
|
S11 Емкость |
Оценка напряжения и отключения | Вектор Groupymbol |
Без нагрузки потеря (w) |
Потеря нагрузки (w) | Ток без нагрузки (%) | Короткий схема импеданса (%) |
||||
| HV (KV) | Высокое давление Диапазон TAP (%) |
LV (KV) | ||||||||
| 30 кВА | 11 10.5 10 6.3 6 |
±5% ±2x2.5% |
0.4 0.415 0.420 0.430 0.440 |
Dyn11 Yyn0 |
100 | 630/600 | 1.5 | 4 | ||
| 50 кВА | 130 | 910/870 | 1.3 | 4 | ||||||
| 60 кВА | 150 | 1090/1040 | 1.2 | 4 | ||||||
| 75 кВА | 180 | 1310/1250 | 1.2 | 4 | ||||||
| 100 кВА | 200 | 1580/1500 | 1.1 | 4 | ||||||
| 125 кВА | 240 | 1890/1800 | 1.1 | 4 | ||||||
| 150 кВА | 280 | 2310/2200 | 1 | 4 | ||||||
| 200 кВА | 340 | 2730/2600 | 1 | 4 | ||||||
| 250 кВА | 400 | 3200/3050 | 0.9 | 4 | ||||||
| 300 кВА | 480 | 3830/3650 | 0.9 | 4 | ||||||
| 400 кВА | 570 | 4520/4300 | 0.8 | 4 | ||||||
| 500 кВА | 680 | 5410/5150 | 0.8 | 4 | ||||||
| 600 кВА | 810 | 6200 | 0.6 | 4.5 | ||||||
| 750 кВА | 980 | 7500 | 0.6 | 4.5 | ||||||
| 1000 кВА | 1150 | 10300 | 0.6 | 4.5 | ||||||
| 1250 кВА | 1360 | 12000 | 0.5 | 4.5 | ||||||
| 1500 кВА | 1640 | 14500 | 0.5 | 4.5 | ||||||
| 2000 кВА | 1940 | 18300 | 0.4 | 5 | ||||||
| 2500 кВА | 2290 | 21200 | 0.4 | 5 | ||||||
трансформатор питания
Нефть погруженной силовой трансформатор
>Оболочка
- Автоматическая сварка ABB Robot, лазерное обнаружение, чтобы избежать утечки, скорость прохождения 99,9998%
- Электростатическая обработка пластикового распыления, 50 лет не снимает краску (коррозионная стойкость покрытия в течение 100 часов, твердость больше или равна 0,4)
- Запечатанная конструкция, без технического обслуживания, нормальный срок службы более 30 лет
>Железное ядро
- Железное ядро изготовлено из высококачественного холодного зерна, ориентированного на зерновой стальной лист с изоляцией минерала (от Baosteel и Wisco в Китае).
- Управляя процессом резки и укладки силиконовой стального листа, уровень потерь, ток без нагрузки и шум может быть сведен к минимуму
- Железное ядро специально укреплено, чтобы обеспечить твердую структуру трансформатора во время нормальной работы и транспортировки
>Обмотка
- Обмотка низкого напряжения изготовлена из высококачественной медной фольги с превосходной изоляционной сопротивлением
- Высоковольтная обмотка обычно намотана изолированной медной проволокой, используя технологию, запатентованную Hengfengyou Electric
- Он обладает очень хорошей способностью иметь радиальное напряжение, вызванное коротким замыканием
